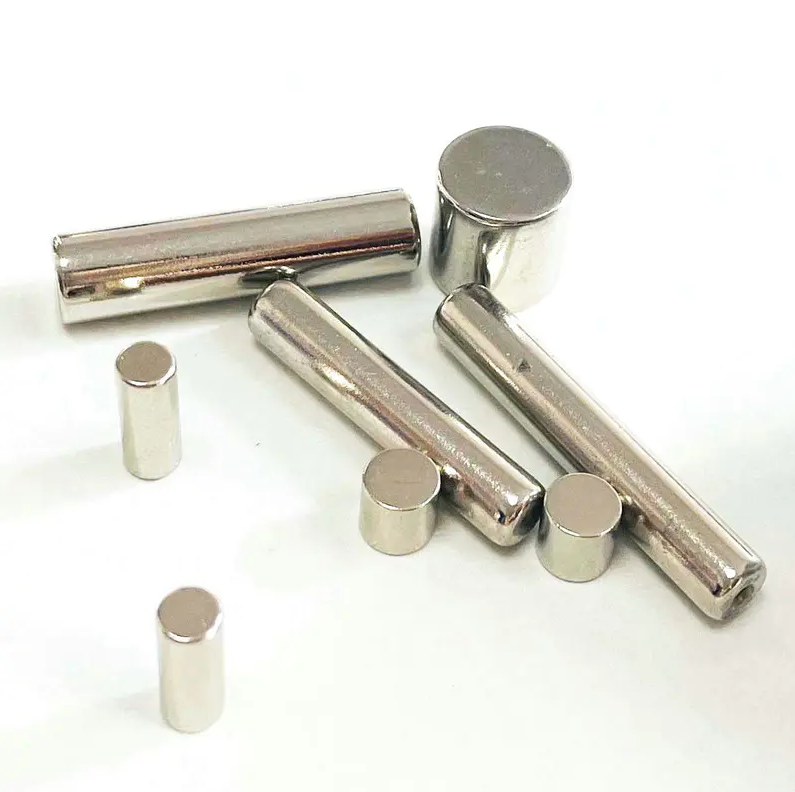

네오디뮴 실린더 자석 - 왜 그렇게 강한가요?

네오디뮴 실린더 자석 네오디뮴-철-붕소(NdFeB) 합금으로 만들어졌기 때문에 매우 강합니다. 지금까지 발견된 것 중 가장 강력한 영구자석 물질 . 원통형 구조는 단일 축을 따라 자속을 집중시키고 높은 보자력은 기계적 응력이나 반대 자기력 하에서도 자기장이 안정적으로 유지되도록 보장합니다. 간단히 말해서, 재료와 모양이 함께 작용하여 기존 페라이트 또는 알니코 자석이 달성할 수 있는 것보다 훨씬 뛰어난 자기 강도를 생성합니다.

NdFeB 결정 구조: 강도가 시작되는 곳

기초 네오디뮴 실린더 자석 의 힘은 원자 구조에 있습니다. NdFeB 자석은 정방정계 결정 격자(Nd₂Fe₁₄B)를 중심으로 구성됩니다. 철 원자는 1차 자기 모멘트를 제공합니다. 네오디뮴 원자는 거대한 자기결정 이방성을 생성하는데, 이는 전자가 하나의 특정 축을 따라 정렬되는 것을 강력하게 선호한다는 것을 의미합니다.

이 이방성은 주요 차별화 요소입니다. 이는 자구를 원하는 방향에서 멀리 회전시키는 것을 에너지적으로 매우 어렵게 만들고, 이는 높은 보자력(자기소거에 대한 저항)으로 직접 변환됩니다. 붕소 원자는 결정 격자를 안정화시켜 열적 또는 기계적 응력 하에서 구조적 붕괴를 방지합니다.

이에 비해 일반적인 페라이트 자석은 이방성이 훨씬 낮기 때문에 작은 네오디뮴 실린더가 크기의 몇 배에 달하는 페라이트 블록을 쉽게 끌어낼 수 있습니다.

주요 자기 특성: 전력 뒤에 숨겨진 숫자

세 가지 측정 가능한 특성이 자석의 성능을 정의합니다. 네오디뮴 실린더 자석 세 가지 모두에서 선두:

에너지 곱(BHmax)은 가장 눈에 띄는 수치로, 단위 부피당 얼마나 많은 사용 가능한 자기 에너지가 저장되어 있는지를 측정합니다. N52 등급 네오디뮴 자석은 최대 440kJ/m³에 도달합니다. , 일반적인 페라이트 자석의 10배 이상입니다. 이것이 바로 네오디뮴 실린더가 매우 컴팩트한 본체에서 강력한 유지력을 생성할 수 있는 이유입니다.

실린더 모양이 성능을 증폭시키는 방법

모양은 수동적인 요소가 아니라 자속의 방향과 집중 방식을 적극적으로 결정합니다. 원통형 형태는 다음과 같은 특정한 기하학적 이점을 제공합니다.

축 자속 농도

원통형 자석이 축 방향으로(평평한 면을 통해) 자화되면 모든 자속은 한 원형 면에서 빠져나와 다른 원형 면을 통해 돌아옵니다. 이는 각 극에 긴밀하게 집중된 고밀도 필드를 생성합니다. 실린더 직경 대 길이 비율이 1:1에 가깝습니다. 주어진 양의 재료에 대해 극에서 전계 강도를 최대화하는 경향이 있습니다.

감자 요소 감소

모든 자석은 자체 자화에 반대되는 내부 감자장을 생성합니다. 길쭉한 원통(높이가 직경을 크게 초과하는 경우)은 축 방향을 따라 더 낮은 감자 계수를 갖습니다. 이는 자석의 고유한 자기 에너지 중 더 많은 부분이 내부 저항과 싸우느라 낭비되기보다는 외부 자기장에 기여한다는 것을 의미합니다.

방사형 자화 옵션

실린더 자석 또한 N극은 곡선 외부 표면에 있고 S극은 중앙에 있는(또는 그 반대) 방사형으로 자화될 수도 있습니다. 이 구성은 회전하는 균일한 방사형 필드가 필요한 전기 모터 및 센서에 널리 사용됩니다. 원통의 원형 대칭은 이 응용 분야에 독특하게 적합합니다.

제조 공정: 원료 합금이 고성능 자석이 되는 방법

완성된 네오디뮴 실린더 자석의 강도는 자동으로 생성되지 않으며 엄격하게 제어되는 제조 공정에 따라 달라집니다.

1. 합금 용해 및 주조 — 네오디뮴, 철, 붕소를 함께 녹여 주괴로 주조하거나 얇은 조각으로 스트립 주조하여 균일한 미세 구조를 만듭니다.
2. 미세분말로 밀링 — 합금은 약 3~5마이크로미터의 입자 크기로 분쇄됩니다. 각 입자는 이상적으로 보자력을 최대화하는 데 필수적인 단일 자기 구역입니다.
3. 자기장의 정렬 — 강한 외부 장에 의해 모든 결정 축이 같은 방향으로 정렬되는 동안 분말이 압축되어 모양이 만들어집니다. 이 단계는 매우 중요합니다. 잘못 정렬된 입자는 최종 자석 강도를 직접적으로 감소시킵니다.
4. 소결 — 압축된 압축물은 약 1,000~1,100°C로 가열되어 입자가 녹지 않고 조밀하고 단단한 몸체로 융합됩니다. 소결 후 열처리는 입자 경계 화학을 최적화합니다.
5. 기계가공 및 코팅 — 소결된 NdFeB는 부서지기 쉽고 부식되기 쉽습니다. 실린더는 정확한 치수로 절단된 다음 산화를 방지하기 위해 가장 일반적으로 니켈-구리-니켈 또는 아연으로 코팅됩니다.
6. 최종 자화 — 완성된 실린더는 보자력 임계값보다 더 강한 장을 적용하여 재료를 포화시키는 펄스 자화기에 배치되어 도메인을 영구적으로 정렬되도록 잠급니다.

각 단계는 최종 성적에 영향을 미칩니다. N35 자석과 N52 자석의 차이점 근본적으로 다른 재료가 아닌 분말 순도, 정렬 정밀도 및 소결 조건에서 크게 비롯됩니다.

등급 시스템: N35~N52가 실제로 의미하는 것

네오디뮴 자석은 표준화된 등급으로 판매됩니다. "N" 뒤에 오는 숫자는 MGOe(메가가우스 에르스텟) 단위의 최대 에너지 곱을 직접 나타냅니다.

• N35 — ~35 MGOe(약 279 kJ/m3)의 에너지 곱. 보급형 등급으로 널리 사용 가능하며 비용 효율적입니다.
• N42 — ~42 MGOe(≒ 334 kJ/m³)의 에너지 곱. 강도와 가용성 사이의 대중적인 균형.
• N52 — ~52 MGOe(약 414 kJ/m³)의 에너지 곱. 극히 순수한 합금과 정밀한 가공이 요구되는 상업적으로 이용 가능한 최고 등급입니다.

추가 문자 접미사는 온도 저항을 나타냅니다. 일반 "N" 등급은 80°C까지 허용되는 반면, "M", "H", "SH", "UH" 및 "EH" 등급은 최대 200°C까지 허용됩니다. 더 높은 온도 저항은 디스프로슘이나 테르븀을 첨가하여 달성되며, 이는 에너지 제품을 약간 줄이면서 보자력을 증가시킵니다.

실제 강점: 실제 사례

추상적인 자기 특성은 실제 유지력으로 변환될 때 의미가 있습니다. 다음 예는 네오디뮴 실린더 자석이 일반적인 상업용 크기에서 수행할 수 있는 작업을 보여줍니다.

이러한 당기는 힘은 이상적인 조건(평평하고 깨끗한 강철 표면, 완전한 접촉)에서 측정됩니다. 작은 공극이라도 유효 힘을 극적으로 감소시킵니다. 1mm 간격으로 당기는 힘이 50% 이상 감소할 수 있습니다. 자석의 크기와 등급에 따라 다릅니다.

실제 강도에 영향을 미치는 제한 사항

뛰어난 성능에도 불구하고 네오디뮴 실린더 자석은 엔지니어와 사용자가 고려해야 할 물리적 한계가 잘 정의되어 있습니다.

온도 감도

표준 N 등급 네오디뮴 자석은 약 80°C 이상에서 가역적으로 자화를 잃기 시작합니다. 이상으로 가열하면 퀴리 온도 310~340°C , 영구적으로 자기가 없어집니다. 대조적으로, 알니코 자석은 최대 550°C까지 기능을 유지합니다. 고온 응용 분야의 경우 디스프로슘이 첨가된 고급 변형이 필요합니다.

취성 및 취약성

소결된 NdFeB는 세라믹과 같은 미세 구조를 가지고 있습니다. 원통형 자석이 갑자기 서로 부딪치거나 딱딱한 표면에 떨어지면 금이 가거나 부서질 수 있습니다. 이는 자기 특성의 약점이 아니라 적절한 취급 및 장착을 통해 관리해야 하는 소결 공정의 기계적 한계입니다.

코팅 없는 부식

코팅되지 않은 NdFeB는 습한 환경에서 빠르게 산화되어 구조적 무결성과 자기 성능을 모두 저하시키는 분말 표면을 형성합니다. 제조 과정에서 적용되는 니켈 또는 아연 코팅은 단순한 외관이 아닌 기능적입니다. 코팅이 손상되면 부식이 시작되어 자석이 점차 약해질 수 있습니다.

네오디뮴 실린더 자석이 다양한 용도로 다른 모양보다 성능이 뛰어난 이유

디스크 자석(높이 대 직경 비율이 매우 낮음), 블록 자석 또는 링 자석과 비교하여 실린더는 다음과 같은 실용적인 장점 조합을 제공합니다.

• 예측 가능한 필드 기하학 — 축 대칭으로 인해 자기장 계산이 간단해지며 이는 엔지니어링 설계에 유용합니다.
• 강한 극면 — 편평한 원형 끝부분은 플럭스를 잘 집중시켜 감지 및 클램핑에 유용한 높은 표면 전계 강도를 생성합니다.
• 다양한 종횡비 — 길이 대 직경 비율을 변경하면 동일한 재료를 다양한 필드 프로파일에 맞게 최적화할 수 있습니다. 짧은 실린더는 넓고 얕은 필드를 생성하고 긴 실린더는 더 좁고 깊은 필드를 생성합니다.
• 회전 시스템과의 호환성 — 실린더는 보어, 하우징 및 로터에 자연스럽게 맞아 모터, 액추에이터 및 인코더의 표준 폼 팩터가 됩니다.

디스크 자석은 유사하지만 두께에 비해 면적이 넓기 때문에 감자 계수가 더 높기 때문에 재료의 단위 부피당 효율성이 다소 떨어집니다. 인장력과 컴팩트한 길이가 모두 중요한 응용 분야의 경우 실린더 형상이 최적의 선택인 경우가 많습니다.
