귀하의 응용 분야에 적합한 NdFeB 자석을 선택하는 방법은 무엇입니까?

올바른 NdFeB(네오디뮴 철 붕소) 자석을 선택하려면 다음과 같은 5가지 핵심 요소가 필요합니다. 등급(자기 강도), 최대 작동 온도, 코팅 유형, 모양 및 치수, 자화 방향 . 이 5가지 매개변수를 올바르게 설정하면 자석이 수년간 귀하의 응용 분야에서 안정적으로 작동할 것입니다. 하나라도 놓치면 자기소거, 부식 실패 또는 기계적 불일치의 위험이 있습니다. 이 가이드는 각 결정을 체계적으로 안내합니다.

무엇보다 먼저 등급 시스템을 이해하세요

NdFeB 자석 N35, N42, N52 또는 N35SH와 같이 등급별로 분류되며 숫자 뒤에 한두 개의 문자가 오는 형태로 표시됩니다. 숫자는 MGOe(Megagauss-Oersteds)의 최대 에너지 곱 이는 자기 에너지 밀도를 직접적으로 측정한 것입니다. 문자는 자석의 열 성능 등급을 나타냅니다.

다음은 일반적인 등급과 일반적인 에너지 제품에 대한 분석입니다.

실제 규칙: 자동으로 최고 등급을 선택하지 않음 . 등급이 높을수록 기계 가공이 더 어렵고 부서지기 쉬우며 보자력이 낮을 수 있습니다. 즉, 고온에서 더 쉽게 자기가 소멸됩니다. 설계에 필요한 실제 전계 강도에 등급을 맞추세요.

작동 환경에 온도 등급을 맞추세요

온도는 선택할 때 가장 일반적으로 간과되는 사양입니다. NdFeB 자석 . 표준 N 등급 자석(접미사 없음)의 최대 작동 온도는 80°C . 더 높은 온도에 노출되면 되돌릴 수 없는 자기소거가 발생합니다. 이는 재자화 없이는 수정할 수 없는 고장입니다.

등급의 문자 접미사는 고온 보자력 등급을 나타냅니다.

• 접미사 없음(예: N42): 최대 작동 온도 80°C
• M(예: N42M): 최대 100°C
• H(예: N42H): 최대 120°C
• SH(예: N38SH): 최대 150°C
• 어(예: N35UH): 최대 180°C
• EH(예: N33EH): 최대 200°C
• AH(예: N30AH): 최대 220°C

예를 들어 전기 자동차 견인 모터의 로터 어셈블리 내부 온도는 120~150°C일 수 있습니다. 이 경우 N42H 또는 N38SH 등급이 적절한 선택입니다. 표준 N42를 사용하면 상승된 온도에서 첫 번째 작동 사이클 내에서 필드 손실이 발생합니다.

자석의 특성도 고려하세요. 잔류 온도 계수 이는 일반적으로 NdFeB의 경우 °C당 -0.11% ~ -0.12%입니다. 20°C에서 1.30T 정격의 자석은 120°C에서 약 1.17T를 생성합니다. 이는 자기 회로 설계에 고려해야 하는 10% 감소입니다.

귀하의 환경에 맞는 올바른 코팅을 선택하세요

NdFeB 자석 부식에 매우 취약합니다. 기본 합금에는 보호 코팅 없이 습하거나 화학적으로 공격적인 환경에서 빠르게 녹슬어지는 철과 희토류 원소가 포함되어 있습니다. 잘못된 코팅을 선택하는 것은 현장에서 조기 자석 고장의 주요 원인 중 하나입니다.

일반적인 코팅 옵션 및 특성

코팅 두께는 치수 공차에 직접적인 영향을 미칩니다. 설계에 간격이 좁은 경우(예: 공차가 0.1mm인 회전자 슬롯) 자석의 가공 치수에서 20μm 니켈 층을 고려해야 합니다.

자기 회로를 기반으로 모양과 치수 정의

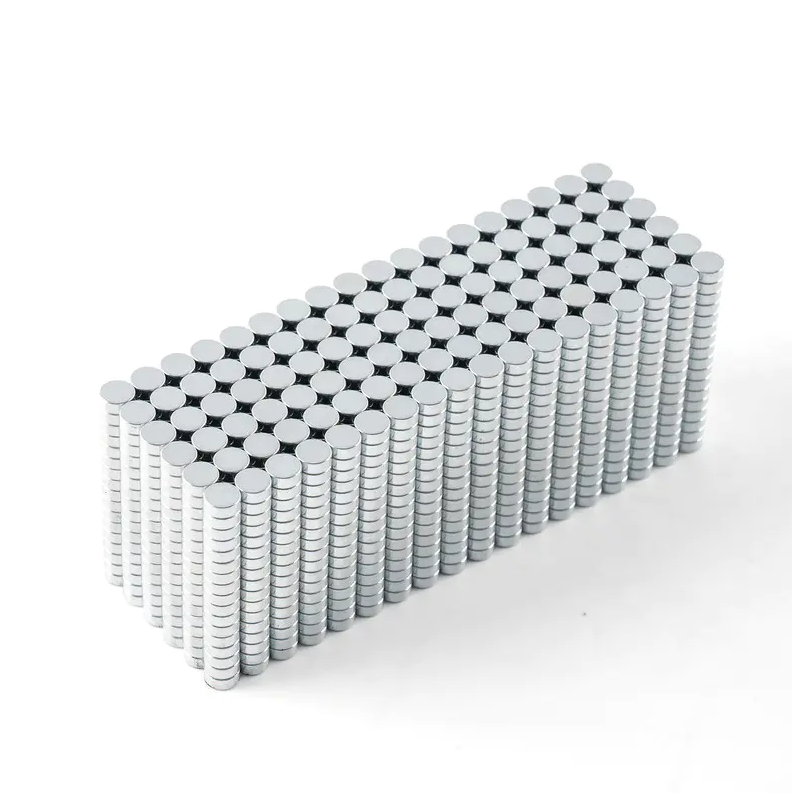

NdFeB 자석 블록, 디스크, 링, 호, 로드, 맞춤형 프로파일 등 광범위한 표준 형상으로 제조됩니다. 선택한 모양은 자기 회로 형상에 적합해야 하며 그 반대가 되어서는 안 됩니다.

주요 치수 고려 사항은 다음과 같습니다.

• 원통형 자석의 길이 대 직경(L/D) 비율: 일반적으로 형상 인자로 인한 자기 감자를 피하기 위해 0.7 이상의 L/D 비율이 선호됩니다.
• 모터용 아크 자석: 내부 및 외부 반경, 원호 각도(예: 45°, 60°, 90°) 및 두께는 모두 에어 갭의 자속 밀도에 영향을 미칩니다. 아크 각도가 1°만 벗어나도 BLDC 모터의 역기전력 파형이 바뀔 수 있습니다.
• 축 방향 자속 기계용 링 자석: ±0.05mm의 벽 두께 균일성은 균형 잡힌 성능을 위해 중요한 경우가 많습니다.
• 공차 등급: 소결 NdFeB의 경우 표준 공차는 일반적으로 ±0.1mm입니다. 정밀 연삭은 ±0.02mm를 달성할 수 있지만 비용과 리드 타임이 늘어납니다.

고정 장치나 래치에 사용되는 고정 자석의 경우 당기는 힘은 에어 갭에 따라 크게 달라집니다. 0mm 간격에서 10kg의 인장력 정격을 지닌 디스크 자석은 3mm 공극에서 1kg 미만을 생성합니다. 이는 공극 저항만으로 인해 10배의 하락폭을 발생시킵니다.

어셈블리의 자화 방향 지정

NdFeB 자석 기하학적 구조에 따라 다른 방향으로 자화될 수 있습니다. 가장 일반적인 옵션은 축(두께를 통해), 직경(직경을 따라) 및 방사형(중심에서 바깥쪽으로)입니다. 잘못된 자화 방향을 지정하면 다른 모든 매개변수가 정확하더라도 어셈블리에서 자석을 사용할 수 없게 됩니다.

• 축 자화: 대부분의 디스크 및 블록 자석에 대한 표준입니다. 북극과 남극은 평평한 면에 있습니다.
• 직경 자화: 센서 및 선형 액추에이터에 사용되는 원통형 로드에 공통입니다. 극은 원통의 반대쪽에 있습니다.
• 방사형 자화: DC 모터 및 특정 스피커 구성용 링 자석에 사용됩니다. 특수한 자화 고정 장치가 필요하며 제조가 더 복잡합니다.
• 다극 자화: 스테퍼 모터 및 엔코더 애플리케이션의 링 또는 아크에 적용됩니다. 단일 링은 남북 지역이 교대로 있는 8개, 16개 또는 심지어 32개의 극을 가질 수 있습니다.

자석을 어셈블리에 통합하기 전에 항상 가우스 미터나 홀 프로브를 사용하여 자화 방향을 확인하십시오. 특히 극성 오류로 인해 회전자 불균형이 발생할 수 있는 다중 극 구성에서는 더욱 그렇습니다.

기계적 특성 및 취급 제약 사항 고려

NdFeB 자석은 소결된 세라믹과 유사한 재료입니다. 그들은 단단하지만 부서지기 쉬운 , 압축 강도는 약 1,050MPa이지만 굽힘 강도는 250MPa에 불과합니다. 이는 압축을 잘 견딜 수 있지만 굽힘, 충격 또는 인장 응력으로 인해 균열이 생기거나 부서질 수 있음을 의미합니다.

계획해야 할 실제 처리 요구 사항:

• 대형 자석(모든 치수에서 50mm 이상)은 제어되지 않은 인력과 충격 파손을 방지하기 위해 조립 중에 고정 장치나 스페이서가 필요합니다.
• NdFeB 자석 should not be drilled or cut after magnetization — the heat and mechanical stress will cause demagnetization and cracking. Always specify holes and slots in the green machining stage.
• 장착에는 접착 결합이 일반적입니다. 그러나 접착제는 작동 온도와 자석(계수 ~5 × 10⁻⁶/°C)과 강철 하우징(~11 × 10⁻⁶/°C) 사이의 열팽창 차등에 대해 등급을 매겨야 합니다.
• 고급 자석을 취급하는 동안 심장박동기, 신용카드, 기계식 시계는 최소 10~15cm 거리를 유지해야 합니다.

의사결정 프레임워크를 사용하여 올바른 사양에 수렴

소싱할 때 NdFeB 자석 새로운 애플리케이션의 경우 이러한 질문을 순서대로 처리하면 부적합한 옵션이 체계적으로 제거됩니다.

1. 자석이 사용 중에 도달할 최대 온도는 얼마입니까? → 등급 접미사(접미사 없음, M, H, SH, UH, EH, AH)를 결정합니다.
2. 작업 지점에는 어떤 자속 밀도 또는 인장력이 필요합니까? → 이는 최소 에너지 곱과 그에 따른 수치 등급(예: N35 대 N48)을 결정합니다.
3. 환경 노출은 무엇입니까? → 이에 따라 코팅이 결정됩니다(건조한 실내의 경우 Ni, 습하거나 화학적 환경의 경우 에폭시 또는 Parylene).
4. 자기 회로에는 어떤 모양과 자화 방향이 필요합니까? → 이는 기하학과 방향을 결정합니다.
5. 필요한 치수 공차는 얼마입니까? → 표준 소결 공차가 충분한지 또는 정밀 연삭이 필요한지 여부를 결정합니다.
6. 필요한 수량과 배송 빈도는 어떻게 됩니까? → 이는 표준 카탈로그 크기 또는 맞춤형 툴링이 더 실용적인지에 영향을 미칩니다.

대용량 또는 안전이 중요한 응용 분야에 대한 사양을 확정하기 전에 단순화된 가정이 아닌 선택한 등급에 대한 실제 B-H 곡선 데이터를 사용하여 유한 요소 자기 시뮬레이션(FEM)을 실행하는 것이 좋습니다.

표준화된 테스트를 통한 품질 검증

목표 사양을 확인한 후에는 각 생산 배치에 대해 다음 매개변수를 확인하는 인증된 재료 테스트 보고서(CMTR) 또는 제3자 테스트 데이터를 요청하십시오.

• 잔류성(Br) — 표면 가우스 판독뿐만 아니라 교정된 자속계를 통해 확인됩니다.
• 보자력(Hcb 및 Hcj) — 고유 보자력 Hcj는 고온 등급에 특히 중요합니다.
• 최대에너지곱(BHmax) — 선언된 성적 창에 속해야 합니다.
• 염수 분무 시험 결과 — 코팅 사양과 일치하는 ASTM B117 또는 이에 상응하는 제품
• 치수검사 보고서 — CMM 또는 광학 측정을 사용하여 도면 공차에 대해 검증된 중요 치수

배치 간 일관성은 소결 NdFeB 생산에서 알려진 과제입니다. 자기 특성은 용광로 배치마다 ±3~5% 정도 달라질 수 있으며 이는 정밀 응용 분야에서 중요합니다. 공급업체 자체 인증에만 의존하는 것이 아니라 구매 주문서에 입고 검사 기준을 지정하는 것은 다운스트림 조립 실패를 방지하는 실용적인 단계입니다.
