Nd철B 자석 — 소결 네오디뮴-철-붕소 영구 자석은 세계에서 가장 강력하고 상업적으로 이용 가능한 영구 자석입니다. , 35 MGOe(N35)에서 최대 52 MGOe(N52) 이상의 에너지 제품을 제공합니다. 이는 현대 전기 모터, 산업 자동화, 의료 기기, 재생 에너지 시스템 및 가전 제품을 위한 중요한 활성화 소재입니다. 귀하가 다음에서 소싱하는지 여부 네오디뮴 자석 제조업체 대량 모터 생산 또는 정밀 기기용 맞춤형 NdFeB 자석이 필요한 경우 NdFeB 자석이 사용되는 용도를 이해하는 것이 올바른 재료 및 등급 선택의 기초입니다.
Ningbo Tujin Magnetic Industry 공동., Ltd.는 전문가입니다. NdFeB 자석 제조업체 그리고 희토류 자석 공장 까다로운 글로벌 애플리케이션을 위한 고성능, 고온 모터 자석 및 정밀 맞춤형 형상을 전문으로 합니다. 이 가이드는 NdFeB 자석 응용 분야, 등급, 구성, 코팅 및 설계 고려 사항의 전체 범위를 다루고 있습니다.
NdFeB라는 용어는 합금의 세 가지 주요 구성 요소인 네오디뮴(Nd), 철(Fe) 및 붕소(B)를 나타냅니다. 지배적인 자기상은 1984년 General Motors와 Sumitomo Special Metals가 처음으로 독립적으로 합성한 정방정계 금속간 화합물인 Nd2Fe14B입니다. NdFeB 자석 의미 실제로는 실온에서 자성체의 에너지 곱이 가장 높은 것으로 알려진 소결 또는 결합 영구 자석입니다.
NdFeB 자석 구성 중량 기준으로는 네오디뮴(희토류 원소) 29~32%, 철 64~68%, 붕소 1%이며 보자력, 온도 안정성 및 입자 경계 미세 구조를 최적화하기 위해 디스프로슘(다이), 테르븀(결핵), 코발트(Co), 알루미늄(Al), 구리(Cu), 니오븀(Nb)을 소량 첨가합니다. 고온 NdFeB 자석 높은 수준의 Dy 또는 Tb를 함유합니다. 높은 희토류 첨가물은 높은 작동 온도에서 자기소거에 대한 자석의 저항을 크게 향상시켜 모터용 NdFeB 자석 새로운 에너지 차량 및 산업용 드라이브에 사용됩니다.
| 요소 | 기호 | 일반적인 내용 | 주요 기능 |
|---|---|---|---|
| 네오디뮴 | Nd | 29~32중량% | 1차 자기상 형성기(Nd2Fe14B) |
| 철 | Fe | 64~68중량% | 높은 포화 자화 제공 |
| 론 | B | ~1중량% | 정방정계 결정구조 안정화 |
| 디스프로슘 | Dy | 0~6중량% | 고온 등급에 대한 보자력 증가 |
| 테르븀 | Tb | 0~2중량% | 대체 HRE 추가, 더 높은 보자력/원자 |
| 코발트 | Co | 0~3중량% | 퀴리 온도 및 내식성 향상 |
는 NdFeB 자석 등급 시스템은 주로 MGOe(Mega Gauss Oersteds) 또는 kJ/m3로 표시되는 최대 에너지 곱(BHmax)을 기준으로 자석을 분류합니다. 표준 등급 범위는 다음과 같습니다. N35~N52 , 숫자가 높을수록 자기 에너지 밀도가 높음을 나타냅니다. 등급 접미사(H, SH, UH, EH, AH)는 최대 작동 온도와 보자력 수준이 점차 높아짐을 나타냅니다.
는 chart above presents two key axes of NdFeB magnet specification: energy product by base grade (N35–N52, shown in red) and maximum operating temperature by grade suffix (N through NUH, shown in blue). N52 네오디뮴 자석은 최고의 에너지 제품을 제공합니다. 상업적으로 생산되는 소결 NdFeB 등급 중 최대 52 MGOe를 제공합니다. 이는 N35보다 단위 부피당 자기 에너지가 약 50% 더 많습니다. 이로 인해 N52 네오디뮴 자석 블록 형식은 공간이 제한된 고성능 모터 설계에서 특히 가치가 있습니다. 온도 접미사 시스템은 모터 응용 분야에서도 똑같이 중요합니다. 표준 N 등급 자석은 섭씨 80도에 불과한 반면 NUH 및 NEH 등급은 섭씨 180~200도를 견딥니다. 이는 권선 온도가 섭씨 150도를 초과할 수 있는 EV 견인 모터, 서보 드라이브 및 압축기 모터에 필수적인 사양입니다. 에너지 제품과 온도 등급의 올바른 등급 조합을 선택하는 것은 맞춤형 NdFeB 자석 사양의 첫 번째이자 가장 중요한 단계입니다.
는 question of 네오디뮴 자석은 어디에 사용되나요? 거의 모든 기술 집약적 산업에 걸쳐 광범위한 답변을 제공합니다. 로서 희토류 자석 제조업체 , Tujin Magnetic Industry는 다음과 같은 주요 부문에 걸쳐 NdFeB 자석을 공급합니다.
모터용 NdFeB 자석 가치 기준으로 전 세계 NdFeB 소비의 약 60~65%를 차지하는 가장 큰 단일 응용 분야를 나타냅니다. 전기자동차에서는 전기 모터용 영구 자석 — 특히 IPMSM(내부 영구 자석 동기 모터) — 유도 또는 권선 필드 대안으로는 달성할 수 없는 전력 밀도를 가능하게 합니다. 일반적인 150kW EV 견인 모터는 약 2~4kg의 고급 소결 NdFeB를 사용합니다. 모터 등급 네오디뮴 자석 EV 애플리케이션의 경우 일반적으로 최고 작동 온도에서 감자소거를 방지할 수 있는 충분한 보자력과 높은 잔류성을 결합한 38UH, 40UH 또는 42SH와 같은 등급이 필요합니다.
맞춤형 모터 자석 산업 자동화를 위한 서보 모터 회전자용 아크 세그먼트 자석, BLDC(브르ushless DC) 고정자용 링 자석, 자기 분리기 및 고정 어셈블리용 고 보자력 블록이 포함됩니다. 모터용 희토류 자석 서보 및 로봇 조인트 응용 분야에서는 균일한 토크 리플 특성을 보장하기 위해 매우 엄격한 치수 공차(일반적으로 중요 치수에서 ±0.05mm)와 대규모 생산 배치 전반에 걸쳐 일관된 자기 특성이 필요합니다.
에어컨, 인버터 세탁기 모터 및 변속 팬 모터용 에너지 효율적인 압축기 모터는 모두 소결 네오디뮴 자석 효율성 등급을 달성하기 위해. 오디오 부문에서 스피커의 NdFeB 자석은 페라이트 대체품에 비해 뛰어난 감도와 과도 응답을 제공합니다. 인코더, 위치 센서 및 자동차 스로틀 바디의 센서 자석은 소형 형상의 맞춤형 NdFeB 자석을 위한 또 다른 대량 애플리케이션입니다.
의료 응용 분야에는 치과용 임플란트 핸드피스용 마이크로 모터, 수술용 로봇 관절 드라이브, 인슐린 펌프 모터 및 카테터 조종 시스템이 포함됩니다. 이러한 응용 분야에서는 최고 수준의 치수 정밀도, 표면 마감 및 배치 간 자기 일관성이 요구됩니다. 로서 NdFeB 자석 공급업체 의료 고객에게 서비스를 제공하는 Tujin은 각 생산 배치에 대한 Br, Hcj, BHmax 및 코팅 두께 기록을 포함한 전체 재료 추적성 및 검사 문서를 제공합니다.
직접 구동 풍력 터빈 발전기는 대형 포맷의 주요 응용 분야로 성장하고 있습니다. 희토류 자석 . 5MW 직접 구동 해상 풍력 터빈의 발전기 로터에는 2,000kg 이상의 소결 NdFeB가 필요할 수 있습니다. 풍력 터빈이 12MW 이상으로 확장됨에 따라 고성능 영구 자석에 대한 수요가 증가하고 있습니다. 네오디뮴 자석 공장 검증된 대형 제조 능력을 바탕으로 지속적으로 증가하고 있습니다.
는 horizontal bar chart above shows the estimated demand distribution of NdFeB magnets across key end-use industries. EV 및 모터 애플리케이션은 전체 NdFeB 수요의 약 40%를 차지합니다. 이는 전기 운송으로의 전환 가속화와 EV 파워트레인 아키텍처에서 영구 자석 모터의 중심 역할을 반영합니다. 산업 자동화는 공장 로봇 공학, 서보 프레스 시스템 및 정밀 CNC 장비의 글로벌 확장에 의해 주도되는 부문인 24%를 차지하며, 모두 높은 토크 모터 자석을 사용하여 자동화된 제조에 필요한 정확성과 응답성을 제공합니다. 직접 구동 터빈 설계가 기어형 대안에 비해 시장 점유율을 확보함에 따라 풍력 발전의 16% 점유율은 2030년까지 크게 증가할 것으로 예상됩니다. 의료 및 정밀 장치 응용 분야는 규모는 작지만 치수 공차 및 자기 균일성 측면에서 가장 까다로운 분야 중 하나이므로 전문 맞춤형 NdFeB 자석 생산업체가 우선적으로 중점을 두는 분야입니다. 이 수요 프로필의 폭은 그 이유를 강조합니다. Nd철B 자석 manufacturer 등급, 모양, 코팅 전반에 걸친 기능은 단일 생산 플랫폼에서 여러 산업에 서비스를 제공하는 데 매우 중요합니다.
선두주자로서 맞춤형 네오디뮴 자석 생산업체인 Tujin Magnetic Industry는 다양한 모터 및 장치 설계의 자기 회로 요구 사항을 충족하기 위해 광범위한 자석 형상을 제조합니다. 다음 제품 이미지는 당사에서 제공하는 정밀 형상의 폭을 보여줍니다. NdFeB 자석 공장 :

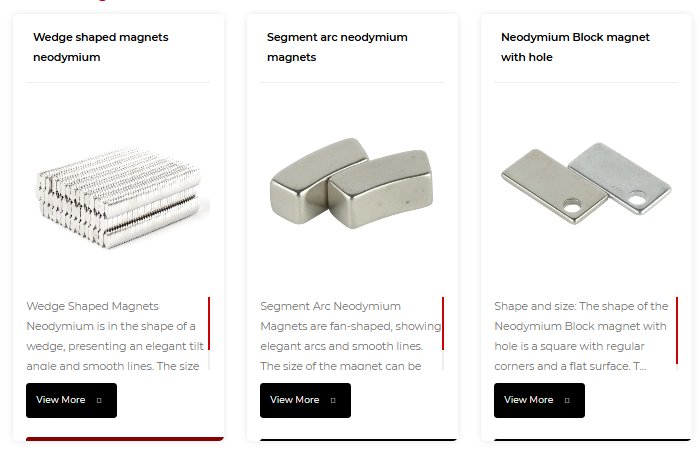

쐐기 모양의 네오디뮴 자석, 세그먼트 아크 NdFeB 자석 및 구멍이 있는 블록 자석 — Tujin Magnetic Industry의 맞춤형 모양

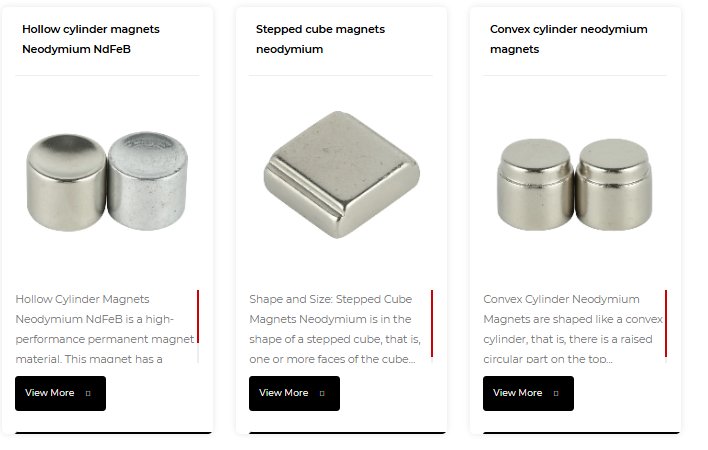

모터 및 정밀기기용 중공 원통형 NdFeB 자석, 계단형 큐브 네오디뮴 자석, 볼록 원통형 영구자석

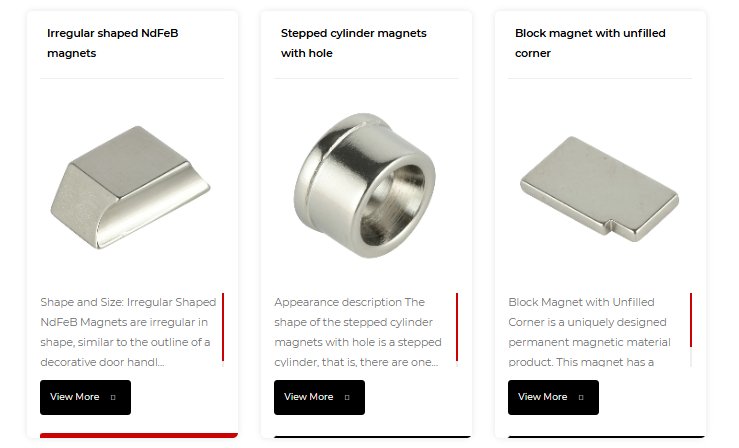

불규칙한 모양의 NdFeB 자석, 구멍이 있는 계단형 원통형 자석, 모서리가 채워지지 않은 블록 자석 - 정확한 고객 사양에 맞춰 설계됨
세그먼트 아크 자석 표면 장착형 및 내부 영구 자석 모터 로터에 가장 널리 사용되는 형상입니다. 정밀 연삭을 통해 아크 반경과 각도 치수가 ±0.03mm 이내로 유지됩니다. 이는 일관된 에어 갭 자속 밀도와 낮은 토크 리플에 매우 중요합니다. 쐐기형 자석 Halbach 어레이 구성 및 특정 선형 모터 설계에 사용됩니다. 중공 실린더 및 링 자석 다극 자화 기능은 엔코더 휠, 커플링 어셈블리 및 소형 BLDC 모터에서 일반적입니다. 불규칙하고 계단 모양 모서리가 채워지지 않은 블록 자석, 볼록한 원통, 구멍이 있는 계단식 원통 등이 포함되어 정확한 고객 CAD 사양에 맞춰 생산되므로 설계 엔지니어는 표준 카탈로그 형상에 제약을 받지 않고 자기 회로를 최적화할 수 있습니다.
온도는 가장 중요한 성능 변수입니다. 모터용 NdFeB 자석 . 양의 보자력 온도 계수를 갖는 페라이트 자석과 달리 NdFeB 자석은 온도가 상승함에 따라 보자력을 잃습니다. 이는 Br(일반적으로 섭씨당 -0.09 ~ -0.12%) 및 Hcj(표준 등급의 경우 일반적으로 섭씨당 -0.40 ~ -0.60%)의 온도 계수로 설명되는 현상입니다. 작동 온도가 감자 곡선의 변곡점을 초과하면 돌이킬 수 없는 자속 손실이 발생합니다.
투진의 고온 NdFeB 자석 -40°C ~ 200°C 이상의 전체 작동 범위에서 안정적인 자기 성능을 유지합니다. Dy 또는 Tb가 벌크 추가가 아닌 결정립계에 선택적으로 확산되는 고급 결정립계 확산(GBD) 기술은 잔류성을 최소한으로 희생하면서 보자력을 향상시킵니다. 높은 토크 모터 자석 비용과 성능 모두에서 기존의 중희토류 대체 등급을 능가합니다.
는 line chart illustrates how remanence retention degrades with increasing operating temperature across three NdFeB grade variants of the same base energy class: N42, N42H, and N42UH. 표준 N42 자석은 섭씨 80도 이상에서 비가역적인 자기소거를 경험합니다. 따라서 연속 부하에서 권선 온도가 이 임계값을 초과할 수 있는 모터 애플리케이션에는 적합하지 않습니다. N42H는 제어된 디스프로슘 첨가를 통해 달성된 더 높은 고유 보자력을 통해 사용 가능한 범위를 약 섭씨 120도까지 확장합니다. 이는 많은 산업용 서보 및 가전 모터 응용 분야에 적합합니다. N42UH 자석은 최대 섭씨 180도까지 유용한 자속 수준을 유지합니다. , EV 트랙션 모터, 항공우주 액추에이터 및 고주기 산업용 드라이브에 선택되는 등급입니다. 애플리케이션의 열 구배가 가파를수록 다음과 같은 작업을 수행하는 것이 더욱 중요해집니다. 네오디뮴 자석 제조업체 의도된 작동 환경에서의 성능을 확인하기 위해 실제 생산 배치에서 측정된 열 감자 곡선을 포함하여 올바른 등급 사양과 검증 테스트 데이터를 모두 제공할 수 있는 사람입니다. Tujin은 모든 모터 자석 배송에 대해 완전한 자기 특성화 데이터를 제공합니다.
코팅되지 않은 소결 NdFeB 자석은 Nd2Fe14B 상과 네오디뮴이 풍부한 입자 경계 상 사이의 전기화학적 상호작용으로 인해 부식되기 쉽습니다. 적절한 표면 보호가 없으면 산화로 인해 파손, 자속 손실 및 주변 조립품이 오염됩니다. 고급 코팅 따라서 모든 제품에 있어 중요한 품질 차별화 요소입니다. 맞춤형 NdFeB 자석 모터 및 산업용 애플리케이션을 제공하는 제조업체입니다.
로서 희토류 자석 공장 완전한 자체 코팅 역량을 갖춘 투진자기공업은 고객의 용도에 맞는 최적의 코팅 시스템을 선택 및 검증하며, 대량 생산에 앞서 가속 부식 테스트를 통해 표면 보호 성능을 검증합니다.
완전한 NdFeB 자석 데이터시트 엔지니어링 설계를 위해 자석을 완전히 특성화하는 데 필요한 자기, 열 및 물리적 매개변수를 제공합니다. 다음 표에는 소결된 NdFeB의 주요 매개변수와 일반적인 값 범위가 요약되어 있습니다.
| 매개변수 | 기호 | 일반 범위(N35–N52) | 공학적 중요성 |
|---|---|---|---|
| 잔류성 | Br | 1.17~1.48T | 공극 자속 밀도; 모터 토크를 직접 구동 |
| 보자력(본질) | Hcj | 955~2000kA/m | 감자 저항; 고온 사용에 중요 |
| 에너지 제품 | BHmax | 263~414kJ/m3 | 단위 부피당 전체 자기 강도 |
| 퀴리 온도 | Tc | 310~380℃ | 절대 자기 포화 한계(작동 온도 아님) |
| 온도 계수. 브르의 | 알파(Br) | -0.09~-0.12%/C | 온도에 따른 가역적 플럭스 변화 |
| 밀도 | 로 | 7.4~7.6g/cm3 | 로터 균형 계산을 위한 대량 추정 |
는 radar chart compares sintered NdFeB, ferrite, and Alnico magnets across six key performance dimensions relevant to motor and industrial applications. NdFeB는 잔류성, 에너지 생성물 및 보자력에서 지배적입니다. - 모터가 단위 자석 부피당 생성할 수 있는 토크의 양과 불리한 현장 조건에서 감자에 대한 저항력을 결정하는 세 가지 특성. 페라이트 자석은 내식성과 비용 효율성 측면에서 가장 높은 점수를 받았기 때문에 온화한 환경의 간단한 저전력 응용 분야에 적합하지만 에너지 제품은 일반적으로 등가 볼륨 NdFeB보다 5~8배 낮으므로 적합성이 심각하게 제한됩니다. 높은 토크 모터 자석 . 철-알루미늄-니켈-코발트 합금인 알니코 자석은 탁월한 온도 안정성을 제공하고 특수 센서 및 아날로그 장비에 사용되지만 보자력이 매우 낮기 때문에 모터 어셈블리의 표유 자기장에서 감자에 취약하여 다음과 같은 용도로 사용이 제한됩니다. 전기 모터용 영구 자석 . 까다로운 모터 애플리케이션의 경우 자격을 갖춘 NdFeB 희토류 자석 제조업체 적절한 등급 선택과 코팅을 갖춘 것은 대부분의 주요 성능 차원에서 기술적으로 탁월한 선택입니다.
수입 및 수출 목적으로, NdFeB 자석 HS 코드 일반적으로 아래에 속합니다. HS 8505.11 - 금속 영구자석 - 전자석 및 영구자석에 대한 보다 넓은 조화 시스템 분류 내(85장) 구매자는 다음을 통해 소싱합니다. NdFeB 자석 공장 하위 분류는 EU 통합 명명법, 미국 HTS 일정 및 기타 국가 관세 시스템에 따라 다르기 때문에 중국에서는 해당 관할권에 적용 가능한 특정 10자리 HS 코드를 확인해야 합니다. Tujin Magnetic Industry는 원산지 인증서, 재료 구성 선언 및 REACH/RoHS 준수 성명을 포함하여 완전한 통관 문서 지원을 제공합니다.
NdFeB 자석 재활용 희토류 원소에 대한 글로벌 수요가 증가하고 공급망 탄력성이 전략적 우선순위가 되면서 점점 더 중요한 주제가 되었습니다. 생산 부산물, 거부된 부품, 수명이 다한 모터 자석을 포함한 소결된 NdFeB 스크랩은 습식 야금법 또는 직접 재활용 경로를 통해 재처리되어 네오디뮴, 디스프로슘 및 기타 귀중한 원소를 회수할 수 있습니다. 유럽 중요 원자재법(European Critical Raw Materials Act)과 미국 및 일본의 이에 상응하는 정책은 EV 및 풍력 터빈의 희토류 자석에 대한 재활용 함량 목표를 설정하여 폐쇄 루프 재활용 공급망에 대한 상당한 규제 인센티브를 창출하고 있습니다.
Ningbo Tujin Magnetic Industry 공동., Ltd.는 전문가입니다. NdFeB 자석 제조업체 그리고 희토류 자석 공장 고성능 소결 네오디뮴-철-붕소 자석 제조 및 판매를 전문으로 하는 회사입니다. 자성재료에 대한 다년간의 깊은 전문지식을 갖춘 투진은 자성재료 제공에 탁월합니다. 고온에 강한 모터 자석 그리고 customized magnetic solutions with superior precision and stability.
로서 recognized 네오디뮴 자석 공급 업체 투진은 글로벌 선도 브랜드에 이르기까지 신에너지 자동차, 산업 자동화, 가전제품, 의료용 정밀 기기, 에너지 장비 등 다양한 산업 분야에 서비스를 제공하고 있습니다. 핵심 제품 장점 섭씨 -40도에서 200도 이상까지 작동하는 고급 고온 모터 자석 기술을 포함합니다. 디스크, 블록, 호 세그먼트, 링, 로드, 웨지 및 복잡한 불규칙 형상을 포괄하는 포괄적인 맞춤형 형상 기능; Ni-Cu-Ni, 에폭시, 아연, 파릴렌을 포함한 프리미엄 코팅 시스템을 갖추고 있습니다.
탁월한 제품 품질, 빠른 리드 타임, 높은 생산 유연성으로 유명한 Tujin은 전 세계 여러 산업 분야의 선도 기업이 신뢰하는 장기적인 파트너가 되었습니다. 표준이 필요한지 여부 N35~N52 magnets 정확한 도면 사양에 맞게 설계된 카탈로그 형태 또는 완전 맞춤형 NdFeB 자석으로 Tujin은 전문성, 효율성 및 신뢰성을 제공하여 탁월한 자기 성능으로 제품을 강화합니다.
